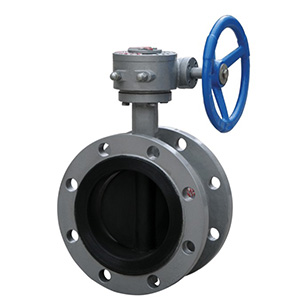

D341J-10蝸輪法蘭式全襯膠蝶閥
D341J-10蝸輪法蘭式全襯膠蝶閥閥軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制，采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，超長的使用壽命
產品概述
D341J-10蝸輪法蘭式全襯膠蝶閥閥軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制，采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。D341J-10蝸輪法蘭式全襯膠蝶閥用于溫度≤85℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
主要特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
技術參數
| 公稱通徑 | DN（mm） | 50～2000 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
材質
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 密封圈 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
| 填料 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
| 代號 | X或or J | XA或or JA | XB或or JB | XC、JC或or F | XD或or JD | XE或or JE |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
連接尺寸
| 公稱通徑 DN(mm) | L | D | D1 | D2 | b | f | z-φd | H |
| 50 | 108 | 160 | 125 | 99 | 16 | 3 | 4-φ18 | 112 |
| 65 | 112 | 180 | 145 | 118 | 18 | 3 | 4-φ18 | 122 |
| 80 | 114 | 195 | 160 | 132 | 18 | 3 | 4-φ18 | 129 |
| 100 | 127 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 142 |
| 125 | 140 | 245 | 210 | 184 | 22 | 3 | 8-φ18 | 157 |
| 150 | 140 | 280 | 240 | 210 | 22 | 3 | 8-φ23 | 170 |
| 200 | 152 | 335 | 295 | 256 | 22 | 3 | 8-φ23 | 210 |
| 250 | 165 | 390 | 350 | 319 | 24 | 3 | 12-φ23 | 246 |
| 300 | 178 | 440 | 400 | 368 | 26 | 4 | 12-φ23 | 274 |
| 350 | 190 | 500 | 460 | 428 | 26 | 4 | 16-φ23 | 320 |
| 400 | 216 | 565 | 515 | 480 | 26 | 4 | 16-φ25 | 340 |
| 450 | 222 | 615 | 565 | 532 | 26 | 4 | 20-φ25 | 365 |
| 500 | 229 | 670 | 620 | 585 | 28 | 4 | 20-φ25 | 410 |
| 600 | 267 | 780 | 725 | 685 | 34 | 5 | 20-φ30 | 470 |
| 700 | 292 | 895 | 840 | 794 | 34 | 5 | 24-φ30 | 500 |
| 800 | 318 | 1010 | 950 | 901 | 36 | 5 | 24-φ34 | 580 |
| 900 | 330 | 1110 | 1050 | 1001 | 38 | 5 | 28-φ34 | 670 |
| 1000 | 410 | 1220 | 1160 | 1120 | 38 | 5 | 28-φ34 | 796 |
| 1200 | 470 | 1450 | 1380 | 1325 | 44 | 5 | 32-φ41 | 868 |
