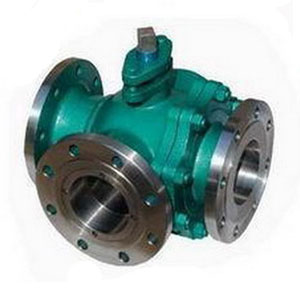

L型Q44F手動三通球閥

L型Q44F手動三通球閥的兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Q11M手動絲口高溫球閥 ] 下一個：[L型Q14F三通內螺紋球閥]

產品概述

L型Q44F手動三通球閥的兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。（如下L型流向圖）

結構特點及用途

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、_閥多用：任一通□可用作入□而無泄漏，三通既可制成L型通□，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個代體就可進行檢查和維修。
5、廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

性能參數

L型Q44F手動三通球閥主要性能參數

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、ANSI B16.5
	檢驗試驗		JB/T 9092-99 、API598

流向示意圖

零件材料

L型Q44F手動三通球閥主要零件材料
零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

外形連接尺寸

L型Q44F-16C手動三通球閥主要外形連接尺寸
型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L1	D	D1	D2	b	f	Z-d	H	W
Q44F-16C	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130 ,
	25	180	90	115	85	65	14	2	4-14	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-18	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800
